Accessoires + schémas électriques

Regulační šroubení

volitelné příslušenství pro :
KORAFLEX FK,
KORALINE LK, LD,
KORAWALL WK,
KORABASE
KORASPACE

• přímé nebo rohové
• rozměr ½" G
• materiál niklovaná mosaz
• max. provozní tlak PN 10
• max. provozní teplota  90 °C

Termostatický ventil

volitelné příslušenství pro :
KORAFLEX FK,
KORALINE LK, LD,
KORAWALL WK,
KORABASE
KORASPACE

• přímý nebo rohový
• s přednastavením hodnoty Kv
• rozměr ½" G
• připojovací rozměr hlavice M 30 × 1,5
• materiál niklovaná mosaz
• maximální provozní tlak PN 10
• maximální provozní teplota 90 °C

Mosazné koleno

volitelné příslušenství pro :
KORAFLEX FK,
KORABASE
KORASPACE

• ½"×½" 90° bez lemu

Připojovací flexi hadice

volitelné příslušenství pro :
KORAFLEX

• nerezový oplet
•délky: 10, 12, 30 cm
•koncovky:  Z ½"×½" M - 10 cm
                     Z ½"×¾" M - 12 a 30 cm

Zdroj stejnosměrného napětí
60 W, 100 W

volitelné příslušenství pro :
KORAFLEX FK,
KORALINE LK, LD,
KORAWALL WK,
KORABASE,
KORASPACE

• spínaný zdroj stejnosměrného napětí
• bezhlučný provoz, vysoká účinnost
• montáž na DIN lištu
• stupeň krytí IP 20

Velikost zdroje navrhujeme dle součtu příkonu termoelektrických pohonů pro jeden zdroj napětí. Pro jeden termoelektrický pohon
počítejte 2 W. Zdroj doporučujeme dimenzovat ​minimálně o 20 % více než je vypočtený příkon zdroje.

Termoelektrický pohon

volitelné příslušenství

• krytí IP 44
• doba přestavení polohy 4 min.
• celková výška 65 mm
• standardní montážní závit M 30×1,5
• délka kabelu 1, 3 nebo 5 m
• bez napětí zavřeno

TEP 230

KORAFLEX FK, KORALINE LK, LD,
KORAWALL WK,  KORABASE
KORASPACE

• napájecí napětí 230 V AC
• příkon <2 W

TEP 24

KORAFLEX FK,  KORALINE LK, LD,
KORAWALL WK, KORABASE
KORASPACE

• napájecí napětí 24 V DC
• příkon <2 W

Pro nastavení a regulaci požadované teploty vzduchu ve vytápěné místnosti je nezbytné, aby byla konvektorová tělesa osazená termostatickou hlavicí s kapalinovou kapilárou nebo termoelektrickým pohonem.

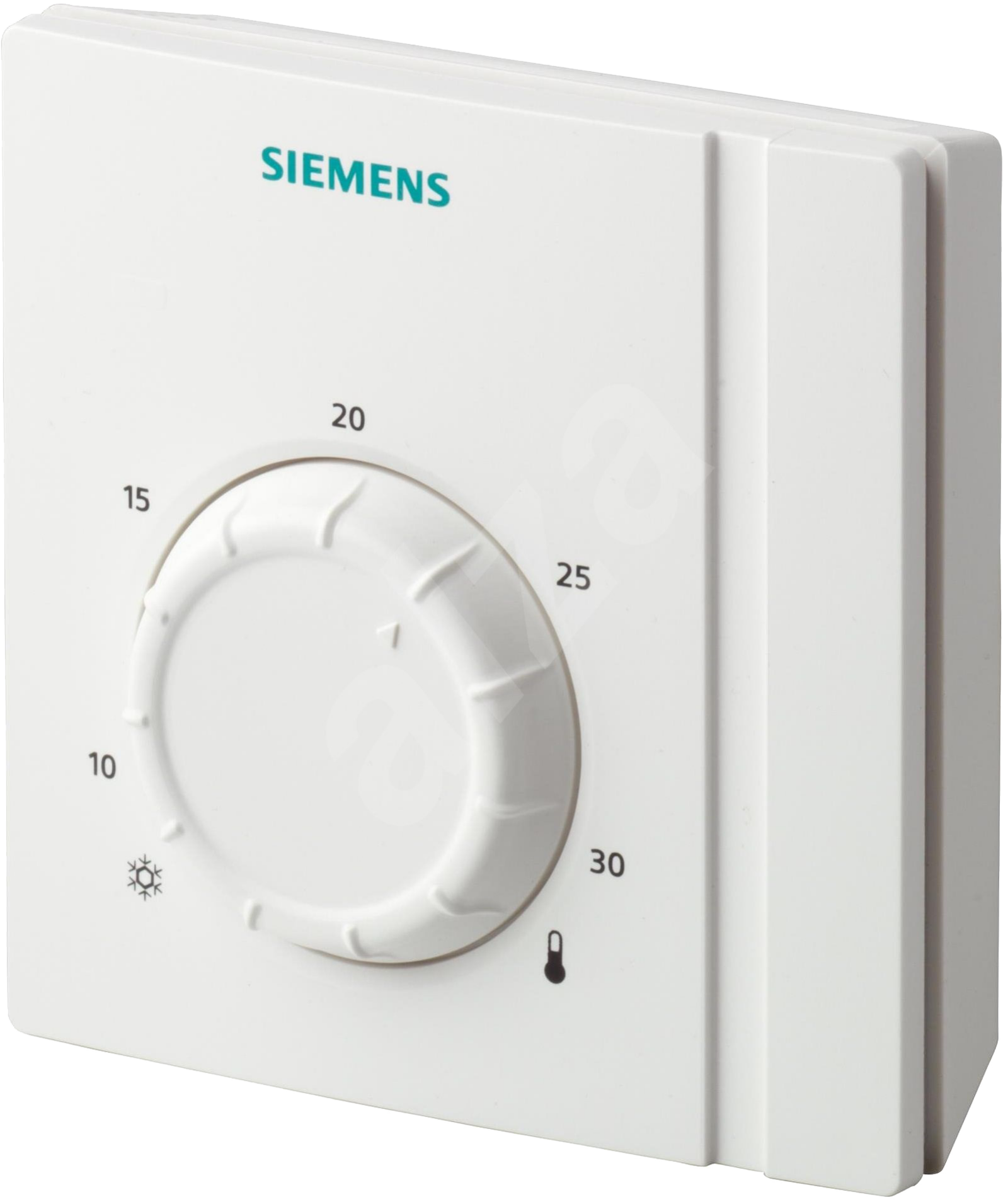

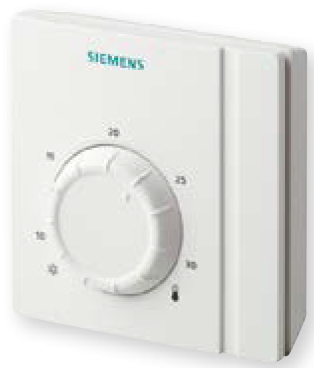

Prostorový termostat SIEMENS  RAA21

volitelné příslušenství pro :
KORAFLEX FK, KORALINE LK, LD,
KORAWALL WK, KORABASE
KORASPACE

• pro topení
• 2bodová regulace s výstupem ZAP/VYP
• spínané napětí 24 V DC až 230 V AC
• plynem plněná kovová membrána
• požadovaná teplota se nastavuje manuálně                 pomocí ovládacího kolečka na přední straně               termostatu
• rozsah nastavitelných teplot lze mechanicky
   omezit zarážkami přístupnými pod krytem
• stupeň krytí IP 30
• rozměry (vך×h) 97×96×35,3 mm

Prostorový termostat SIEMENS RDE 100.1

volitelné příslušenství pro :
KORAFLEX FK, KORALINE LK, LD,
KORAWALL WK, KORABASE
KORASPACE

• pro topení
• 2polohová regulace vytápění s výstupem ZAP/VYP
• spínané napětí 24 V DC a 230 V AC
• provozní režimy: komfortní, útlumový, ochranný
   a automatický s časovým programem
• nastavitelné konfigurační a regulační parametry
• týdenní časový program
• napájení bateriemi 3 V DC (2x 1,5 V DC)
• stupeň krytí IP 30
• rozměry (vך×h) 127×85×21,5 mm

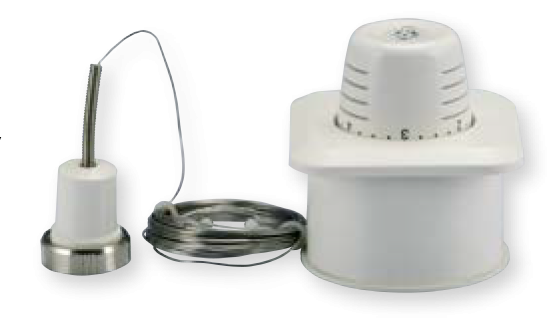

Termostatická hlavice kapalinová s kapilárou

volitelné příslušenství pro :
KORAFLEX FK, KORALINE LK, LD,
KORAWALL WK, KORABASE
KORASPACE

• rozsah regulace +6,5 až +28 °C
• montáž ovládací hlavice do stěny
• délka kapiláry 5 m
• hystereze: ≤0,6 °C

Termostatická hlavice Classic

doporučené příslušenství pro :
KORAFLEX FK, KORALINE LK, LD,
KORAWALL WK, KORABASE
KORASPACE

• rozsah regulace 1–28 °C
• hystereze: 0,4 K
• bílá RAL 9016
• typ připojení: M 30 × 1,5

Termostatická hlavice Design

doporučené příslušenství pro :
KORAFLEX FK, KORALINE LK, LD,
KORAWALL WK, KORABASE
KORASPACE

• designové provedení
• provedení mat
• rozsah regulace 1–28 °C
• hystereze: 0,25 K
• typ připojení: M 30 × 1,5

Termostatická hlavice Thera 6

doporučené příslušenství pro :
KORAFLEX FK, KORALINE LK, LD,
KORAWALL WK, KORABASE
KORASPACE

• rozsah regulace 1–28 °C
• hystereze: 0,4 K
• bílá RAL 9016
• typ připojení: M 30 × 1,5

Termostatická hlavice (topení/chlazení)

volitelné příslušenství pro :
KORAWALL  WVD a WVE (nástěnná tělesa s ventilátorem)

• VTscore 0,20
• hystereze 0,15 K
• kapalná náplň
• topení/chlazení 6–28 °C
• minimální temperování 8 °C
• max. teplota nastavení přes klip
• standardní montážní závit M 30 × 1,5
• max. teplota vody 120 °C
• TELLscore (Thermostatic Efficiency Labelling) A

Axiální termostatický ventil

obsah standardní dodávky pro :
KORALINE LK, LD,

• maximální provozní tlak: PN 10
• maximální provozní teplota: 120 °C
• typ připojení: M 30 × 1,5
• připojení – potrubí: ½"
• připojení – těleso: ½"
– těsnění O-kroužek
• hodnoty Kvs: 1,08

 Axiální termostatický ventil je přizpůsobený pro výrobky řady KORALINE. Ventil je součástí příslušenství u všech otopných lavic KORALINE.

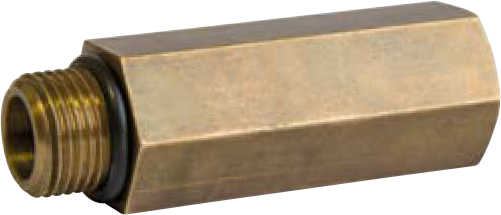

Prodlužovací kus

obsah standardní dodávky pro tělesa
KORALINE od výšky 150 mm
KORALINE LK, LD,

• délka prodloužení 42,5 mm
• slouží k dorovnání výšky mezi vstupem a výstupem šroubení u víceřadých výměníků
• mosazné provedení
• připojovací závit G ½" vnitřní
• těsnění O-kroužek
